最新一代国产低功耗4核或高性能8核处理器，配合使用Sugon RTOS实时操作系统和其他国产操作系统，实现平台的稳定、可靠运行。设备可选配搭载 Sugon RI© PLC 工业编程环境，及深度神经网络、运动控制、工业通信协议、工业安全、实时数据库等多种软件或中间件模块。
可广泛应用于智能制造、工业控制、机器视觉、智能交通、机械自动化、安防监控、教育培训、通讯及信息采集等场景。

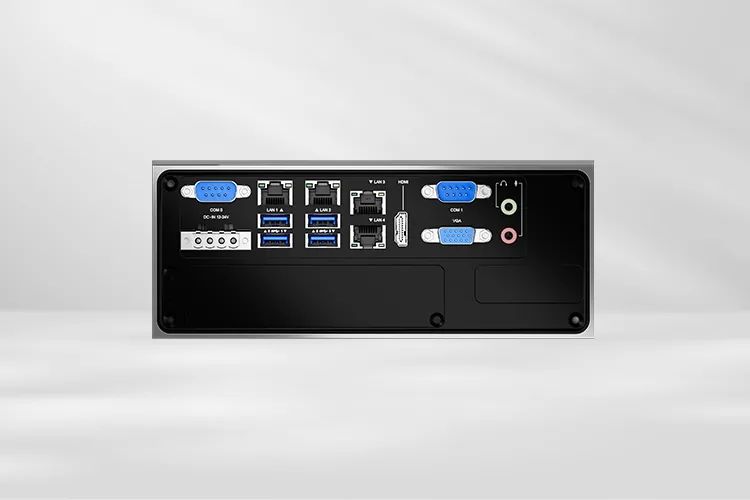

伟德国际1946bv官网ZBZ-6530H产品规格参数 | |
CPU | 4 核 8 线程 2.0G Hz |
内存 | 2 个 DDR4 SODIMM 内存插槽，支持 ECC，最大可达 32GB |
网络 | 板载网络控制器，支持 4 个 RJ45 千兆网口/可选 |
WIFI 模块，机箱预留 2 个天线接口 | |
显示 | 板载 1 个 VGA 接口，支持最大分辨率 1920x1080 |
板载 1 个 HDMI 接口，支持最大分辨率 3840x2160 | |
板内 1 个 LVDS 显示接口 pin header | |
支持双独立显示 | |
PCle 扩展 | 1 个 PCle3.0 x8 插槽（PCIe x1 信号） |
1 个 M.2 E-Key 插槽，可支持 WIFI/BT 模块 | |
存储扩展 | 板载 1 个 NVMe M.2 2280 插槽（PCIe x4） |
机箱内可扩展 1 个 2.5”SATA SSD | |
机箱指示灯 | 3 个 LED：电源、硬盘、温度告警 |
其他端口 | 总计 10 个 USB 口：4 个 USB3.0 接口，板内 6 个 USB2.0 pin header |
总计 10 个串口：2 个 DB9 串口可支持 RS232/422/485，板内 8 个 pin header，支持 RS232 | |
板内 8 个 GPIO pin header | |
板载一组 Audio 接口（MIC，Lineout） | |
可选支持扩展坞，最大可额外支持 4 个 PCIe/PCI 槽以及两个 2.5”SSD | |
电源 | DC-IN 输入，12~24VDC，可选外置 AC-DC 电源适配器 |
散热 | 整机无风扇，自然对流散热 |
操作系统 | 曙光 Sugon RTOS 实时操作系统 |
方德、UOS、麒麟等国产操作系统 | |
Windows7/10、2019 等视窗操作系统 | |
RedHat、CentOS、Ubuntu 等商用 Linux 操作系统 | |
产品认证 | 通过 CCC 等认证 |
机箱尺寸 | 78mm（高）x 192mm（宽）x230mm（深） |
机箱安装 | 支持桌面、壁挂或者 DIN 导轨安装 |
重量 | 整机 3.0 千克，不含电源适配器、扩展坞 |
温度 | 工作：4 核 CPU 整机 -20℃~ 55℃，with 0.7 m/s 空气流 |
存储：-40℃~70℃ | |
湿度 | 5%~93% @40℃，无凝结 |
震动(5~500Hz) | 工作：1Grms |
存储：2Grms | |

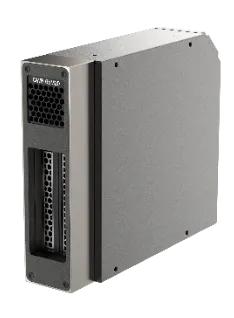

Ø 适配扩展坞
扩展坞型号 |
| GWB-65M20-A2 | GWB-65M40-A1 | GWB-65M40-B1 |
规格
|
|
|
|
|
槽位数 | 2 | 1 | 4 | 4 |
PCI/PCIe | 2* PCIex8 in x16 | 1* PCIex16 | 4* PCIex4 in x8 | 1* PCIex8 in x16，1* PCIex4 in x8，2* PCI |
2.5”HDD/SSD Bay | NA | NA | 2 | 2 |
辅助供电 | NA | NA | Yes | Yes |
散热风扇 | Yes | Yes | Yes | Yes |
支持扩展卡最大尺寸 | 111.15*167.65mm | 111.15*167.65mm 可支持双槽宽 | 111.15*167.65mm | 111.15*167.65mm |
扩展坞尺寸 | 55*192*230mm | 55*192*230mm | 96*192*230mm | 96*192*230mm |
序号 | 说明 |
1 | 散热出风孔 |
2 | 辅助电源接口（12~24V DC） |
3 | IO挡片 |
4 | 压卡架（HDD Bay） |
5 | 散热风扇 |
6 | 扩展卡插槽 |
7 | 底板 |
8 | 可扩展HDD/SSD *2 |
